Como fazer uma extensão elétrica resistente para ferramentas e eletrodomésticos usando cabo PP de 3 vias

Fazer uma extensão elétrica resistente usando cabo PP de 3 vias exige mais do que ligar plugue, tomada e fios de qualquer maneira. Em ferramentas, eletrodomésticos e equipamentos de oficina, a extensão precisa suportar corrente elétrica, ter aterramento, usar conectores adequados e evitar aquecimento durante o uso prolongado.

Por que usar cabo PP de 3 vias na extensão?

O cabo PP de 3 vias é muito usado em extensões reforçadas porque reúne três condutores dentro de uma capa flexível e resistente. Essa construção facilita o uso em garagens, áreas externas cobertas, pequenas obras, oficinas e locais onde o fio pode sofrer arraste moderado, dobra e movimentação frequente.

As três vias permitem montar uma extensão com fase, neutro e terra. Esse terceiro condutor é importante para equipamentos com plugue de três pinos, pois ajuda a manter a proteção elétrica quando a instalação da casa também possui aterramento correto.

Quais materiais são necessários para montar a extensão?

Antes de começar, é importante separar peças compatíveis entre si. O plugue, a tomada fêmea e o cabo precisam suportar a corrente exigida pelo equipamento, porque uma extensão fraca pode esquentar, derreter ou causar mau contato.

Para montar uma extensão mais segura, confira os principais itens que devem ser escolhidos com atenção:

• Cabo PP de 3 vias com bitola adequada ao consumo do equipamento.
• Plugue macho de boa qualidade, compatível com 10 A ou 20 A.
• Tomada fêmea ou conector de extensão com borne firme.
• Chave de fenda ou Philips adequada aos parafusos.
• Alicate de corte e alicate decapador para preparar os fios.
• Multímetro ou testador para conferir continuidade e polaridade.

Como escolher a bitola correta do cabo?

A bitola do cabo PP de 3 vias deve acompanhar a potência do aparelho e o comprimento da extensão. Quanto maior a distância e maior o consumo, maior precisa ser a seção dos condutores. Uma ferramenta potente ligada em cabo fino pode provocar queda de tensão e aquecimento.

Em usos leves, como luminárias portáteis e pequenos eletrodomésticos, cabos menores podem atender. Para furadeira, serra, lavadora de alta pressão, compressor ou equipamentos de maior potência, a escolha deve ser mais criteriosa. Quando houver dúvida, o consumo em watts, a tensão da rede e a corrente em amperes precisam ser calculados antes da compra do cabo.

Como ligar os fios no plugue e na tomada?

Com a energia desligada e a extensão ainda fora da tomada, a montagem começa pela abertura do plugue e da tomada fêmea. O cabo deve ser passado pelo prensa-cabo antes da ligação, para que a tração não force diretamente os bornes internos.

A ligação deve respeitar a função de cada condutor. Em instalações padronizadas, o verde ou verde-amarelo costuma ser o terra, enquanto os demais fios podem variar conforme o fabricante do cabo. Veja a lógica básica da conexão:

• Decape apenas a ponta necessária de cada condutor, sem cortar filamentos.
• Ligue o fio terra ao borne central ou identificado pelo símbolo de aterramento.
• Ligue fase e neutro aos outros bornes, mantendo a mesma correspondência nas duas pontas.
• Aperte bem os parafusos, sem deixar cobre exposto fora do borne.
• Prenda o cabo no prensa-cabo para evitar puxões nas conexões.
• Feche o plugue e a tomada sem esmagar os fios internos.

Quais erros podem deixar a extensão perigosa?

Um erro comum é usar plugue de 10 A em equipamentos que exigem 20 A, ou adaptar pinos para encaixar em tomadas incompatíveis. Esse improviso não aumenta a capacidade da extensão e pode concentrar aquecimento no plugue, no adaptador ou no ponto de tomada da parede.

Também é perigoso deixar emenda torcida, fita isolante solta, cobre aparente ou cabo passando por área molhada. A extensão não deve ficar enrolada durante o uso com carga alta, porque o calor se acumula no rolo. Para ferramentas e eletrodomésticos potentes, o cabo precisa trabalhar desenrolado e longe de cantos cortantes.

O vídeo do canal Marcelo Casa Eletro, que conta com mais de 27 mil visualizações, apresenta como montar uma extensão elétrica robusta e segura, capaz de suportar diversos eletrodomésticos e ferramentas:

O que testar antes de usar a extensão?

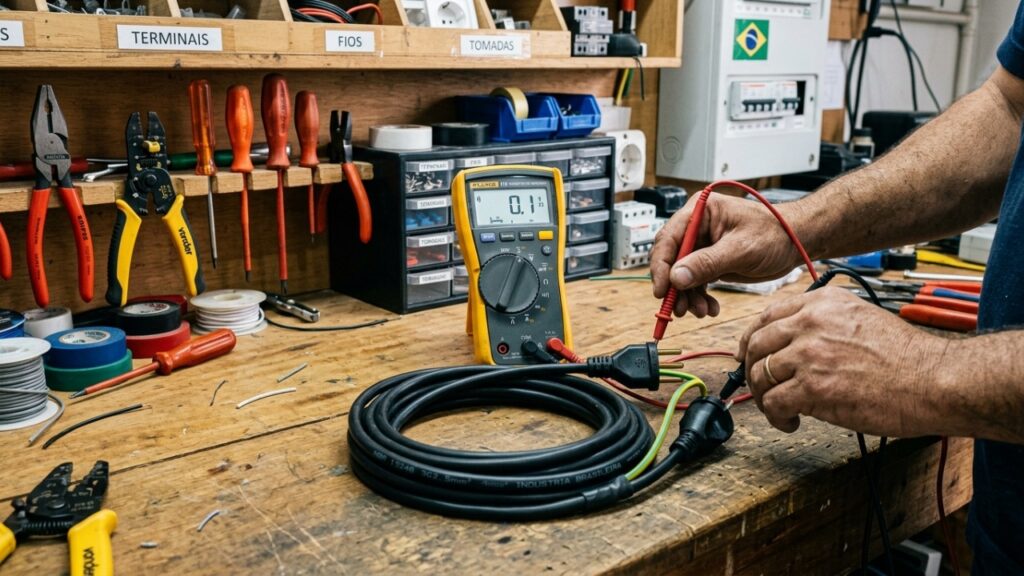

Antes de ligar qualquer ferramenta, é preciso conferir se a extensão está firme, sem folga, sem cheiro de queimado e sem aquecimento nos conectores. Um teste com multímetro ajuda a confirmar a continuidade dos condutores e evita usar uma extensão com terra interrompido ou ligação invertida.

A extensão com cabo PP de 3 vias fica mais confiável quando cada peça respeita a corrente do aparelho, o comprimento do cabo e a condição do ambiente. Em serviços de garagem, manutenção doméstica e pequenos reparos, uma montagem bem feita reduz mau contato, queda de tensão e risco de choque. Quando houver dúvida sobre bitola, aterramento ou padrão da tomada, o serviço deve ser conferido por um eletricista antes do uso.
